《Unity Shader 入门精要》学习总结04

透明渲染

需要在实时渲染中实现透明效果，通常会在渲染模型时控制透明通道，并开启透明混合，使其与之前的渲染结果进行混合，而不是直接覆盖。

在 Unity 中实现透明效果，第一种是透明度测试（Alpha Test），还有一种是透明度混合（Alpha Blending）。

透明度测试：判断片元透明度是否满足条件，若是不满足，直接舍弃；满足则使用不透明物体的处理方式，不需要关闭深度写入，是一种开销小的方式。抖动透明就是基于透明度测试实现的。
透明度混合：真正的半透明效果，开启后会使用当前片元的透明度作为混合因子，与颜色缓冲中的颜色进行混合，得到新颜色。在使用透明度混合时，我们需要关闭深度写入，也就是说，对于透明度混合渲染来说，深度数据是只读的。此外我们还需要小心处理渲染顺序。

渲染顺序

渲染顺序在透明度混合渲染中是一个大难点。因为透明度混合渲染需要关闭深度写入，还需要正确的顺序进行混合。如果我们没有关闭深度写入，会导致特定渲染顺序下，后面的片元被剔除。但是，在关闭深度写入后，我们需要格外注意渲染顺序。可以看看下面的例子。

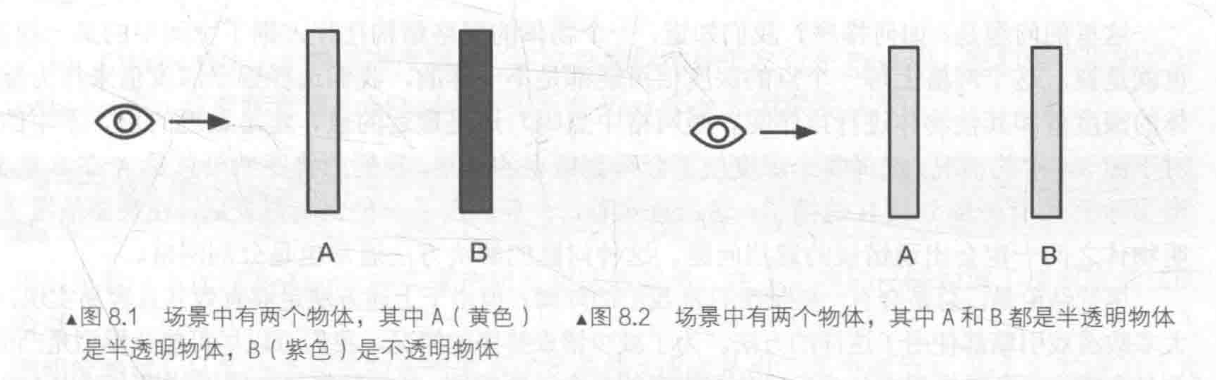

渲染顺序示例图

前置设定

	左图	右图
A（近）	透明 α	透明 α
B（远）	不透明	透明 β
背景 G	已渲染（颜色 g）	已渲染（颜色 g）
深度测试	始终开启	始终开启
深度写入	A 关闭，B（不透明）开启	两个均关闭或开启后做对比
混合算子	`α·src + (1-α)·dst`	同左

左图情况 1：先 B 后 A

B（不透明）先渲染：颜色缓冲 = b，深度缓冲 = B 的深度。
A（透明）后渲染：深度测试通过（A 更近），关闭深度写入。
混合： $C_{final} = α \cdot a + (1 - α) \cdot b$ 得到 A 叠加在 B 上的正确半透明效果。

左图情况 2：先 A 后 B

背景 G：颜色缓冲 = g，深度缓冲 = ∞。
A（透明）先渲染：深度测试通过，关闭深度写入（深度缓冲仍为 ∞）。
混合： $C_{buf} = α \cdot a + (1 - α) \cdot g$
B（不透明）后渲染：深度测试通过（B 的深度 < ∞），B 直接覆盖。 $C_{final} = b$ A 完全消失。

右图情况 1：先 B 后 A

背景 G：C_buf = g。
B（透明）渲染： $C_{buf} = β \cdot b + (1 - β) \cdot g$
A（透明）渲染： $C_{final} = α \cdot a + (1 - α) \cdot [β \cdot b + (1 - β) \cdot g]$ 正确：A 的 α 叠加在"B+背景"之上。

右图情况 2：先 A 后 B

背景 G：C_buf = g。
A（透明）先渲染： $C_{buf} = α \cdot a + (1 - α) \cdot g$
B（透明）后渲染：深度测试通过（深度写入关闭，或者深度缓冲区没有 A 的记录），混合： $C_{final} = β \cdot b + (1 - β) \cdot [α \cdot a + (1 - α) \cdot g]$ 错误：B 的 β 现在作用在"A+背景"上，视觉上 B 浮到了 A 前面。

若深度写入开启：A 先写深度 → B 深度测试失败 → B 被丢弃，只剩 A+背景，也是错误。

透明混合的 over 算子中 α 只属于"源"片元。交换渲染顺序就交换了"谁是源"，于是 α 和 β 作用的对象完全改变。关闭深度写入防止了错误排序时片元被完全丢弃，但正确的从远到近排序仍是获得正确半透明画面的唯一途径。

从上面的例子看出，不管是半透明和不透明混合，还是两个半透明混合，渲染顺序都非常重要。

所以，Unity 在渲染物体时，会对物体进行排序，再按照顺序进行渲染，其常规逻辑是：

先渲染所有不透明物体
再以从后往前的顺序渲染所有的透明物体

但是纵使按照这样的渲染逻辑来渲染，依旧会产生错误的混合渲染结果。这个错误便是源于我们无法精确地给出半透明物体的渲染排序。

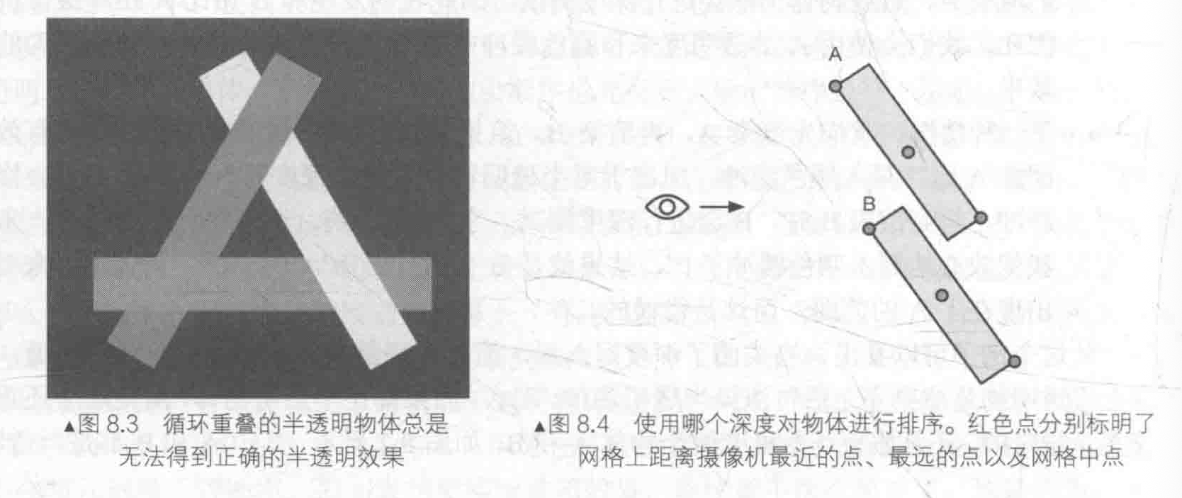

在 Unity 中，可能两个物体不是完全的一前一后，有可能是相互交织，或是存在有复杂的遮挡关系。这时，这套基于粗粒度（以物体为排序单位）的排序逻辑就彻底失效了。

物体相互交织导致排序困难

遇到这种情况，我们只能尝试对模型进行拆分，多使用凸面体，或是使用不会受到排序影响的混合算法。

Unity Shader 中的渲染顺序

前面说到，Unity 默认管线会按照一个队列排序渲染的物体。Unity 使用了一个叫做 渲染队列（render queue）的解决方案。我们可以在 SubShader 的 Queue 标签中设置模型的渲染队列和顺序（当然在材质面板中也有这个设置项，会覆盖 SubShader 中的标签设置）。

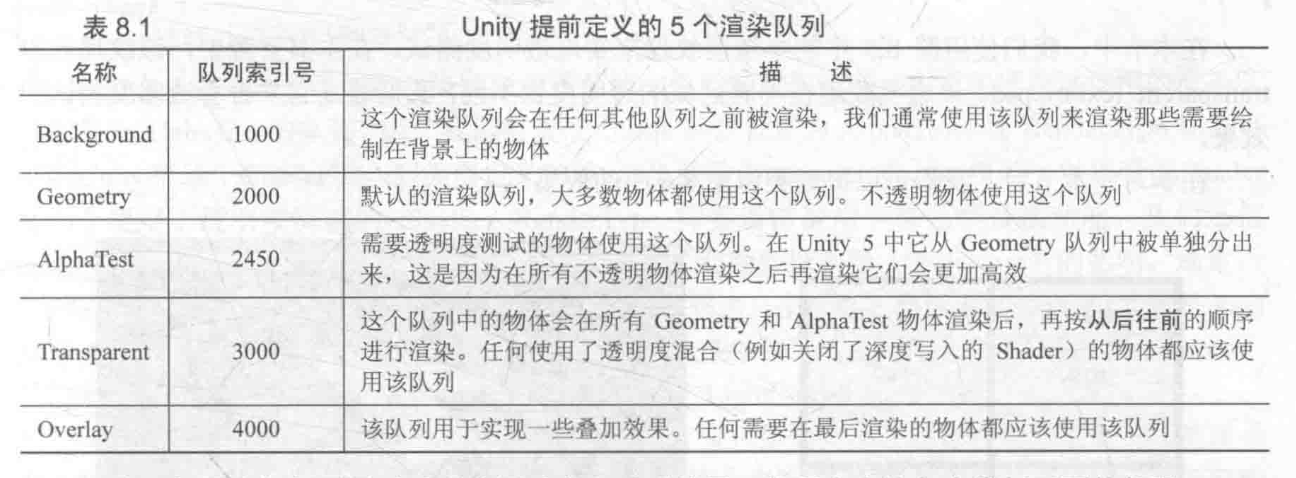

渲染队列设置面板

透明度测试在 Unity Shader 中的实现

我们会在 shader 代码块中使用 clip 函数进行透明度测试。clip 是一个 CG 函数。

函数声明： void clip(float4 x) / void clip(float3 x) / void clip(float2 x) / void clip(float x)

参数： 裁剪时使用的标量或矢量条件。

描述： 如果给定参数的任何一个分量是负数，舍弃当前像素的输出颜色。

float 是 HLSL 中的标量类型，在着色器代码中统一使用 float 即可，无需刻意写作 float1。

代码如下：

Shader "Unity入门精要/Chapter8/AlphaTest"
{
    Properties
    {
        _MainTex ("颜色贴图", 2D) = "white" {}
        _Color ("基础色", Color) = (0.0, 0.0 ,0.0, 0.0)
        _Clip ("裁切阈值", Range(0, 1)) = 0.0
    }
    SubShader
    {
        Tags { "RenderType"="TransparentCutout" "Queue" = "AlphaTest" "IgnoreProjector" = "True" }
        Pass
        {
            Tags { "LightMode" = "ForwardBase" }
            Cull Off

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"
            #include "Lighting.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
                float3 normal : NORMAL;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 vertex : SV_POSITION;
                float4 vertex_WS : TEXCOORD1;
                float3 normal_WS : TEXCOORD2;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;
            float4 _Color;
            fixed _Clip;

            v2f vert (appdata input)
            {
                v2f output;
                output.vertex = UnityObjectToClipPos(input.vertex);
                output.uv = input.uv;
                output.vertex_WS = mul(unity_ObjectToWorld, input.vertex);
                output.normal_WS = UnityObjectToWorldNormal(input.normal);
                return output;
            }

            fixed4 frag (v2f input) : SV_Target
            {
                fixed3 normal_WS = normalize(input.normal_WS);
                fixed3 lightDir_WS = normalize(UnityWorldSpaceLightDir(input.vertex_WS));
                fixed NdotL = dot(normal_WS , lightDir_WS);

                fixed4 mainTex = tex2D(_MainTex, input.uv * _MainTex_ST.xy + _MainTex_ST.zw);

                fixed3 albedo = _Color * mainTex.xyz;

                fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz * albedo;
                fixed3 diffuse = _LightColor0 * albedo * max(0, NdotL);

                clip(mainTex.a - _Clip); // 使用 clip 函数进行透明度检测裁切

                return fixed4(diffuse + ambient, 1.0);
            }
            ENDCG
        }
    }
    Fallback "Transparent/Cutout/VertexLit"
}

透明度混合在 Unity Shader 中的实现

为了进行透明度混合，我们需要使用 Unity 提供的混合命令——Blend。只有开启混合时，片元的 Alpha 通道才有意义。

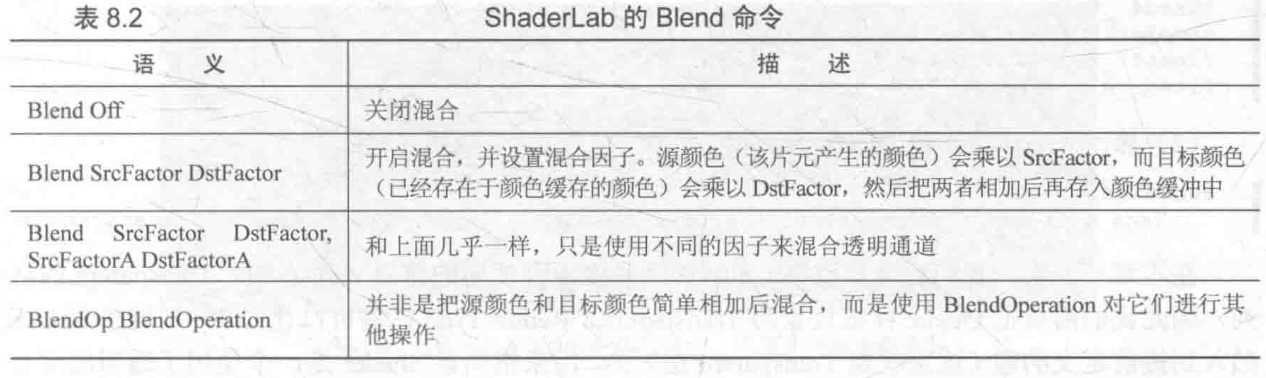

Blend命令说明

下面会使用第二种语义进行混合。第二种语义会以下面方式进行颜色混合：

D s t C o l o r_{n e w} = S r c A l p h a \times S r c C o l o r + (1 - S r c A l p h a) \times D s t C o l o r_{o l d}

代码如下。

单面透明渲染：

Shader "Unity入门精要/Chapter8/AlphaBlend"
{
    Properties
    {
        _MainTex ("颜色贴图", 2D) = "white" {}
        _Color ("基础色", Color) = (0.0, 0.0 ,0.0, 0.0)
        _AlphaScale ("Alpha偏移", Range(0, 1)) = 1.0
    }
    SubShader
    {
        Tags { "RenderType"="Transparent" "Queue" = "Transparent" "IgnoreProjector" = "True" }

        Pass
        {
            Tags { "LightMode" = "ForwardBase" }
            ZWrite Off
            Blend SrcAlpha OneMinusSrcAlpha
            // Blend SrcAlpha Zero

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"
            #include "Lighting.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
                float3 normal : NORMAL;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 vertex : SV_POSITION;
                float4 vertex_WS : TEXCOORD1;
                float3 normal_WS : TEXCOORD2;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;
            float4 _Color;
            fixed _AlphaScale;

            v2f vert (appdata input)
            {
                v2f output;
                output.vertex = UnityObjectToClipPos(input.vertex);
                output.uv = input.uv;
                output.vertex_WS = mul(unity_ObjectToWorld, input.vertex);
                output.normal_WS = UnityObjectToWorldNormal(input.normal);
                return output;
            }

            fixed4 frag (v2f input) : SV_Target
            {
                fixed3 normal_WS = normalize(input.normal_WS);
                fixed3 lightDir_WS = normalize(UnityWorldSpaceLightDir(input.vertex_WS));
                fixed NdotL = dot(normal_WS , lightDir_WS);

                fixed4 mainTex = tex2D(_MainTex, input.uv * _MainTex_ST.xy + _MainTex_ST.zw);

                fixed3 albedo = _Color * mainTex.xyz;

                fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz * albedo;
                fixed3 diffuse = _LightColor0 * albedo * max(0, NdotL);
                fixed alpha = mainTex.a * _AlphaScale;

                return fixed4(diffuse + ambient, alpha);
            }
            ENDCG
        }
    }
    Fallback "Transparent/VertexLit"
}

双面透明渲染：

使用 Cull 指令，两个 Pass 分别渲染背面和正面。

Shader "Unity入门精要/Chapter8/AlphaBlendBS"
{
    Properties
    {
        _MainTex ("颜色贴图", 2D) = "white" {}
        _Color ("基础色", Color) = (0.0, 0.0 ,0.0, 0.0)
        _AlphaScale ("Alpha偏移", Range(0, 1)) = 1.0
    }
    SubShader
    {
        Tags { "RenderType"="Transparent" "Queue" = "Transparent" "IgnoreProjector" = "True" }

        // Pass 1：渲染背面
        Pass
        {
            Tags { "LightMode" = "ForwardBase" }
            ZWrite Off
            Cull Front
            Blend SrcAlpha OneMinusSrcAlpha

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"
            #include "Lighting.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
                float3 normal : NORMAL;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 vertex : SV_POSITION;
                float4 vertex_WS : TEXCOORD1;
                float3 normal_WS : TEXCOORD2;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;
            float4 _Color;
            fixed _AlphaScale;

            v2f vert (appdata input)
            {
                v2f output;
                output.vertex = UnityObjectToClipPos(input.vertex);
                output.uv = input.uv;
                output.vertex_WS = mul(unity_ObjectToWorld, input.vertex);
                output.normal_WS = UnityObjectToWorldNormal(input.normal);
                return output;
            }

            fixed4 frag (v2f input) : SV_Target
            {
                fixed3 normal_WS = normalize(input.normal_WS);
                fixed3 lightDir_WS = normalize(UnityWorldSpaceLightDir(input.vertex_WS));
                fixed NdotL = dot(normal_WS , lightDir_WS);

                fixed4 mainTex = tex2D(_MainTex, input.uv * _MainTex_ST.xy + _MainTex_ST.zw);

                fixed3 albedo = _Color * mainTex.xyz;

                fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz * albedo;
                fixed3 diffuse = _LightColor0 * albedo * max(0, NdotL);
                fixed alpha = mainTex.a * _AlphaScale;

                return fixed4(diffuse + ambient, alpha);
            }
            ENDCG
        }

        // Pass 2：渲染正面
        Pass
        {
            Tags { "LightMode" = "ForwardBase" }
            ZWrite Off
            Cull Back
            Blend SrcAlpha OneMinusSrcAlpha

            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"
            #include "Lighting.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 uv : TEXCOORD0;
                float3 normal : NORMAL;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 vertex : SV_POSITION;
                float4 vertex_WS : TEXCOORD1;
                float3 normal_WS : TEXCOORD2;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;
            float4 _Color;
            fixed _AlphaScale;

            v2f vert (appdata input)
            {
                v2f output;
                output.vertex = UnityObjectToClipPos(input.vertex);
                output.uv = input.uv;
                output.vertex_WS = mul(unity_ObjectToWorld, input.vertex);
                output.normal_WS = UnityObjectToWorldNormal(input.normal);
                return output;
            }

            fixed4 frag (v2f input) : SV_Target
            {
                fixed3 normal_WS = normalize(input.normal_WS);
                fixed3 lightDir_WS = normalize(UnityWorldSpaceLightDir(input.vertex_WS));
                fixed NdotL = dot(normal_WS , lightDir_WS);

                fixed4 mainTex = tex2D(_MainTex, input.uv * _MainTex_ST.xy + _MainTex_ST.zw);

                fixed3 albedo = _Color * mainTex.xyz;

                fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz * albedo;
                fixed3 diffuse = _LightColor0 * albedo * max(0, NdotL);
                fixed alpha = mainTex.a * _AlphaScale;

                return fixed4(diffuse + ambient, alpha);
            }
            ENDCG
        }
    }
    Fallback "Transparent/VertexLit"
}

深度写入的半透明效果：

使用该方法来进行准确的像素级深度排序进行透明渲染，使复杂的模型能够渲染出正确的透明渲染效果，并剔除掉被遮挡部分。

此方法需要注意渲染顺序，否则会产生剔除掉后面物体的现象。

在你的透明混合 Pass 前加上一个这样的 Pass：

Pass
{
    ZWrite On
    ColorMask 0 // 使用 ColorMask 来关闭色彩缓冲写入
}

这个 Pass 会进行深度预写入，但是不会写入色彩缓冲。

ShaderLab 混合命令

混合和两个操作数有关：

源颜色（source color）：片元着色器产生的颜色
目标颜色（destination color）：颜色缓冲中得到的颜色

我们使用混合等式进行混合运算，在混合中使用两个等式，一个用于混合颜色，一个用于混合 Alpha。

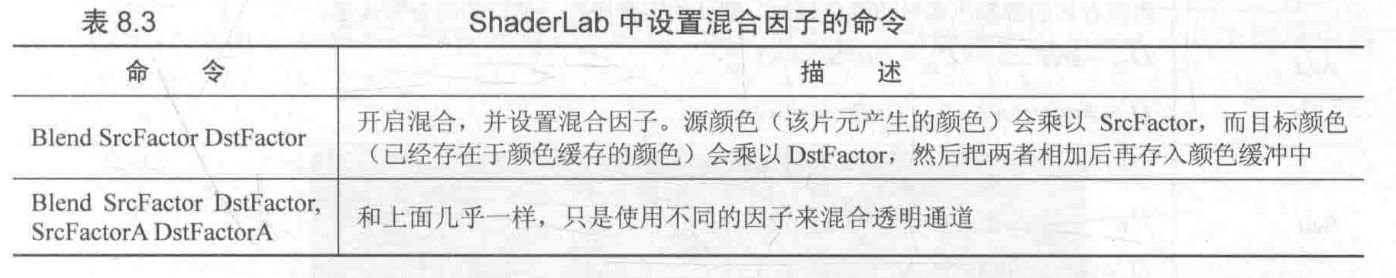

混合命令语义说明

例如上表中下面那一行的命令，就是分开计算了 Alpha 混合：

O_{r g b} = S r c F a c t o r \times S_{r g b} + D s t F a c t o r \times D_{r g b}

O_{a} = S r c F a c t o r A \times S_{a} + D s t F a c t o r A \times D_{a}

下面是一些 ShaderLab 支持的混合因子：

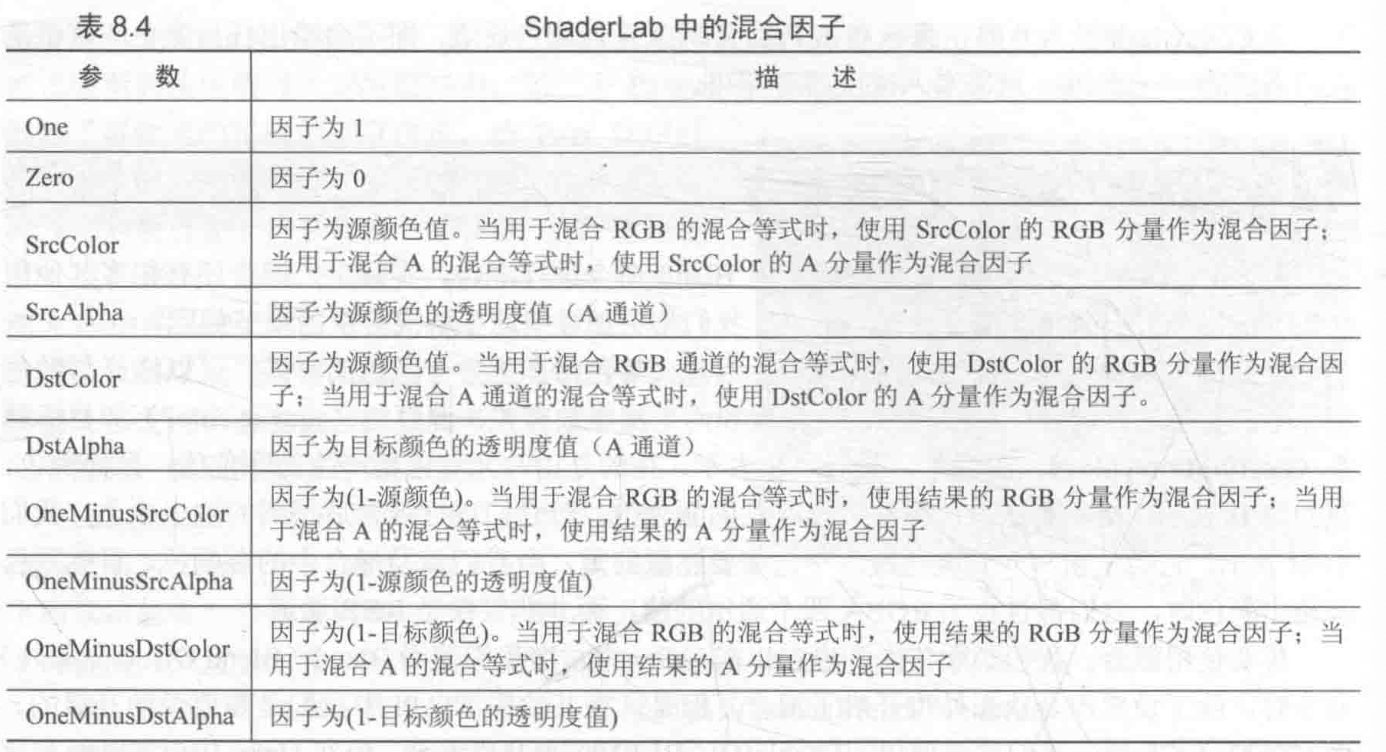

混合因子表

下面是一些常用的混合操作：

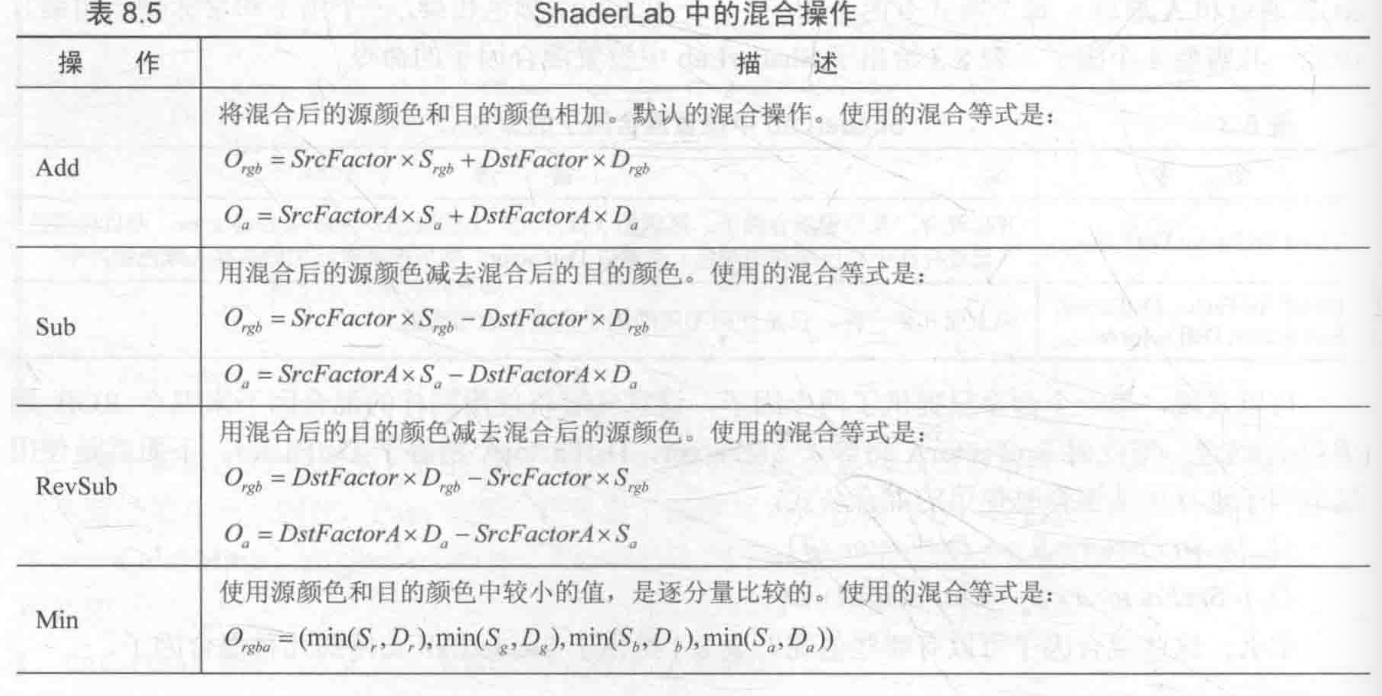

混合操作表1

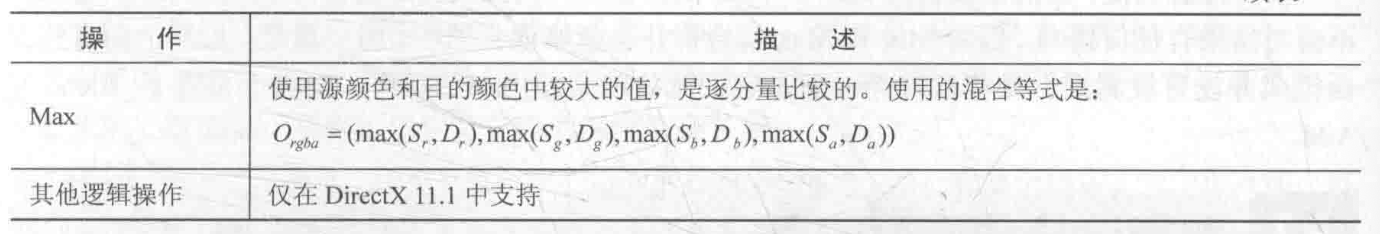

混合操作表2

常见的混合类型：

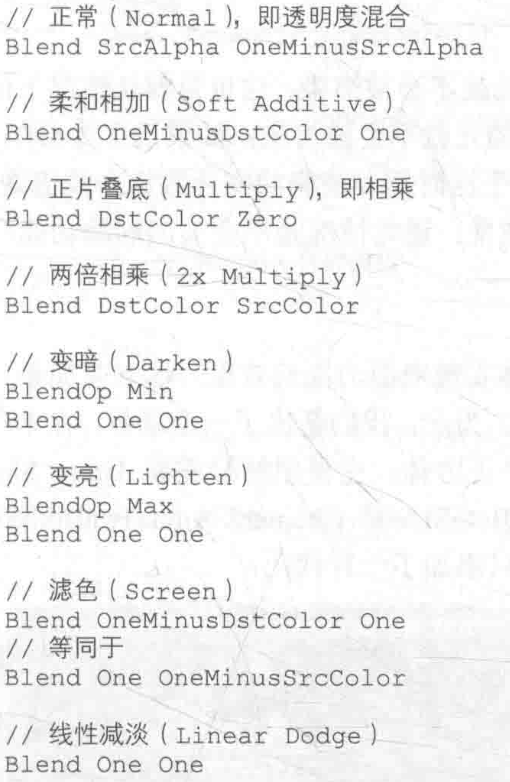

常见混合类型
